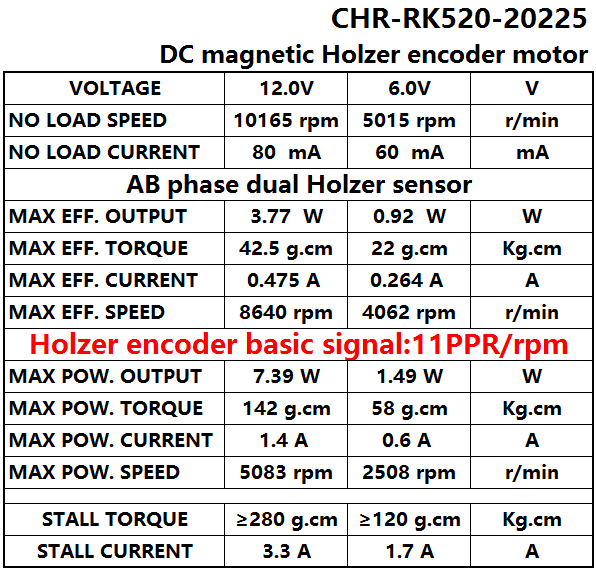

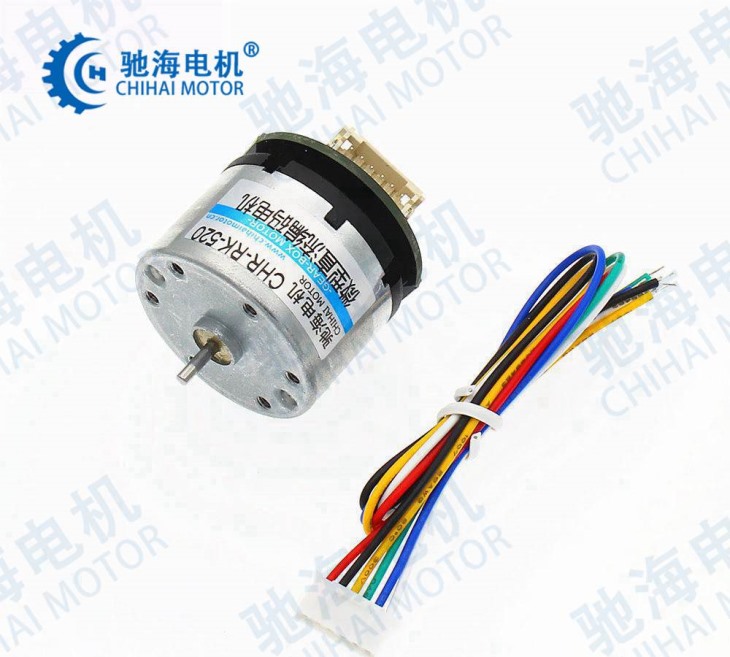

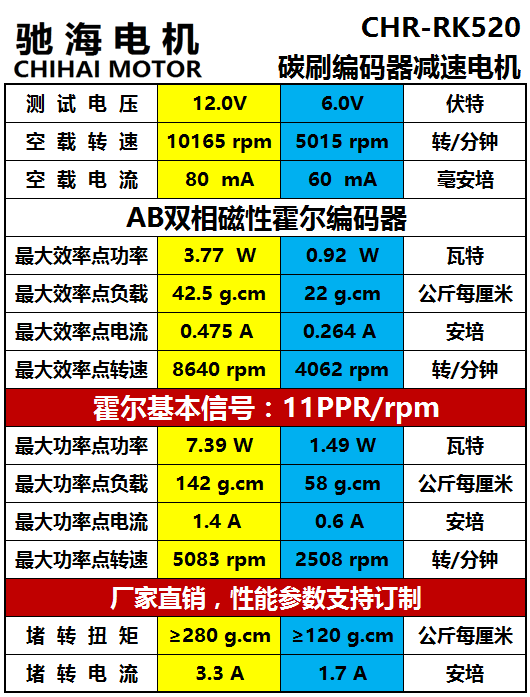

型號:CHR-RK520永磁直流微型磁性霍爾編碼碳刷電機

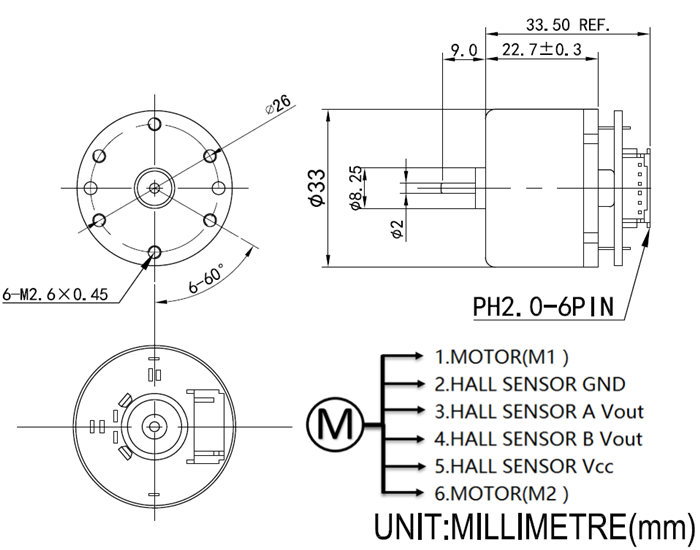

【尺寸】∮33*33.5mm(不含出軸)
【軸長】9mm前端出軸直徑2mm
【軸徑】∮2.0mm圓軸
【電壓】3-24v(可訂制)
【重量】65g左右(帶引線總重量)
【接線規格】配套PH2.0端子頭引線長度20厘米
【接線端子規格】PH2.0間距6PIN
編碼器在直流電機上的作用:
它是一種將旋轉位移轉換成一串?dāng)?shù)字脈沖信號的旋轉式傳感器,這些脈沖能用來控制角位移,如果編碼器與齒輪條或螺旋絲杠結合在一起,也可用于測量直線位移。
編碼直流電機磁性編碼器AB相控制直流電機轉速可以用示波器看旋轉編碼器反饋速度信號的頻率來計算速度。也可以把反饋速度信號(z相)接到頻率計上。
想直接讀數,那就在電機周上弄個黑色標記,用光電式轉速表測,這最簡單,還不用接線 。
到遠處就只能用測頻率的方法了,把編碼器的Z相(一圈一個脈沖)接到頻率計的輸入端就行了,注意共地問題。
一般這種儀表里面有增益之類的參數設置,把它設成60,顯示的就是轉速,或者直接用脈沖轉速表。
磁性編碼器(encoder)是將信號(如比特流)或數據進行編制、轉換為可用以通訊、傳輸和存儲的信號形式的設備。
編碼直流電機屬于編碼器減速電機中的一種,可來電定制!
