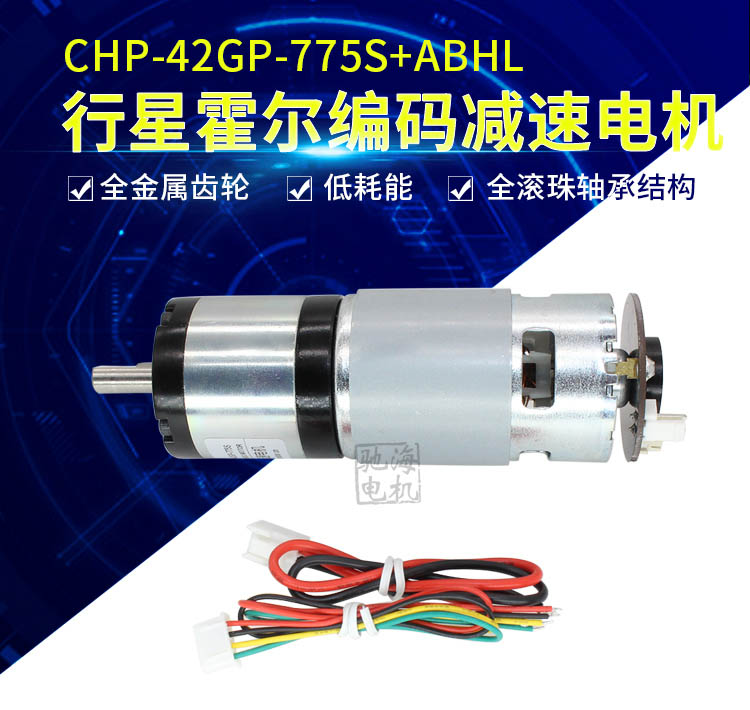

CHP-42GP-775S+ABHL
行星霍爾編碼減速電機
特點:全金屬齒輪 低耗能 全滾珠軸承結構
品牌:馳海電機
型號:CHP-42GP-775-ABHL永磁行星霍爾編碼減速電機

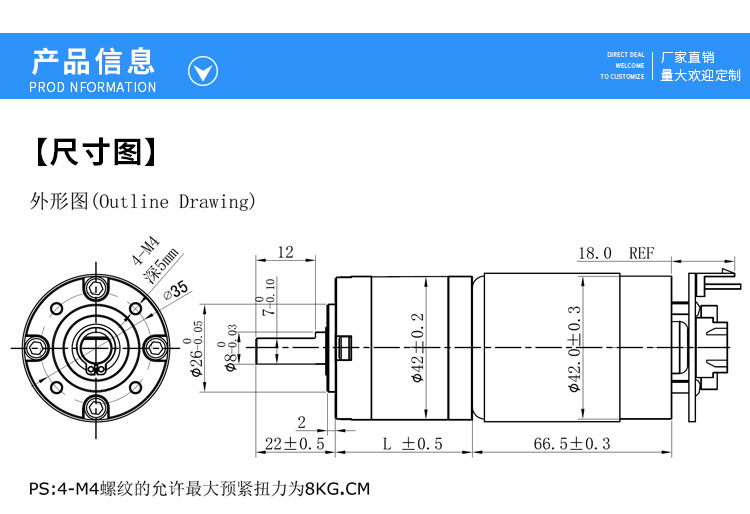

外徑尺寸:直徑$42mm減速比不同長度不同
出軸尺寸:直徑$8mm長度22mm D型軸D長12mm
電壓使用范圍:DC 6.0-24.0V
編碼器類型:增量式磁性編碼器
霍爾編碼接口類型:PH2.0-4PIN標配連接端子線 線長200mm
電機電源接口類型:VH3.96-2PIN標配鏈接線 線長200mm
電機重量:730克左右不同減速比重量不同
產品細節:
1.純銅線繞組
轉子部分采用純銅組、電阻小,導電性強,使電機力矩加大
2.D字型軸
D字型出軸,更方便安裝,不易打滑,節省安裝時間
3.全滾珠軸承結構
摩擦阻力小噪音低壽命長散熱快精度高復合能力強
4.全金屬齒輪
我們采用的是全金屬齒輪材料使其更加耐磨延長使用壽命
編碼器參數:
類型:AB雙相增量式磁性霍爾編碼器
線速:基礎脈沖15 PPRx齒輪減速比
供電電壓:DC 3.3V / DC5.0V

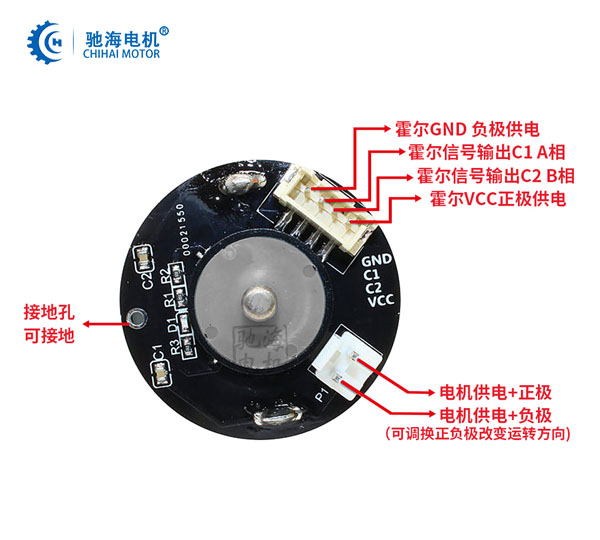

基本功能:自帶上拉整形電阻,單片機直連
霍爾編碼接口類型:PH2.0-4PIN (標配連接線)
電機電源供電接口類型:VH3.96-2PIN (標配連接線)
輸出信號類型:方波AB相
響應頻率:100KHz
基礎脈沖數:15 PPR
磁環觸發極數:30極(15對極)
