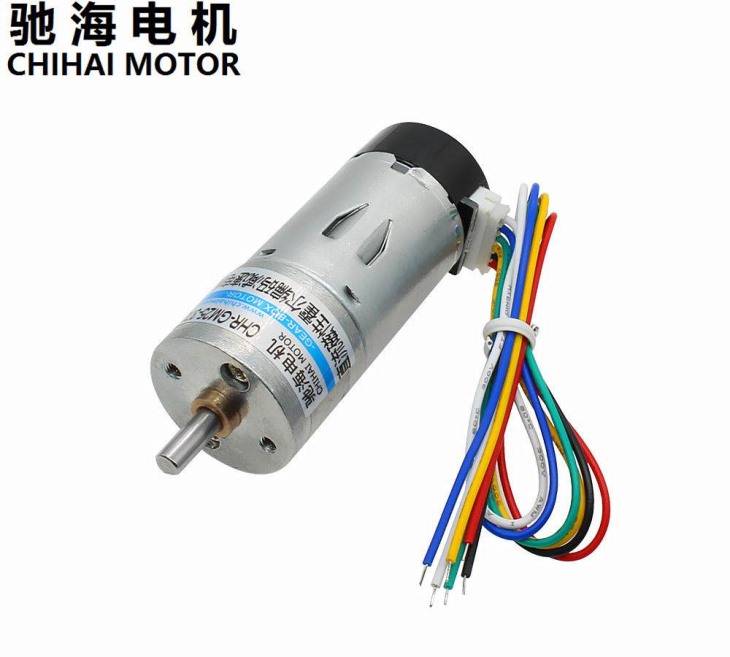

馳海電機CHR-GM25-370-ABHL直流磁性霍爾編碼器減速電機6.0V 12.0V 24.0v皮帶保護殼
技術數據:
[尺寸]根據不同參數的不同長度,直徑Φ25mm長度
[軸長] 12mm D長8mm
[軸徑]直徑4mm,D型軸
[電壓] 3-24v
[重量] 100g左右,
[接線規格] PH2.0-6PIN端子連接器
[編碼器規格] A B雙相編碼器,11線基本信號電壓3.3V或5.0V
編碼器減速電機、無刷步進減速電機,齒輪箱電機和機械設備的正確安裝與變速箱和驅動電機的正確安裝相同。關鍵是確保減速器的輸出軸與從動軸的同心度一致。
齒輪箱電機的內齒圈與齒輪箱殼體緊密連接,齒圈中心具有由外動力驅動的太陽齒輪,一組三個齒輪在托盤上分為兩組。行星齒輪行星齒輪組依賴輸出軸,內齒圈和太陽齒輪支架在此期間內的浮動;行星減速機在輸入側動力驅動太陽輪時,可驅動行星齒輪轉動,并跟隨直流無刷電機內齒圈運動軌跡沿中心旋轉,巡星的旋轉驅動與托盤相連的動力輸出軸。
