品牌:馳海電機

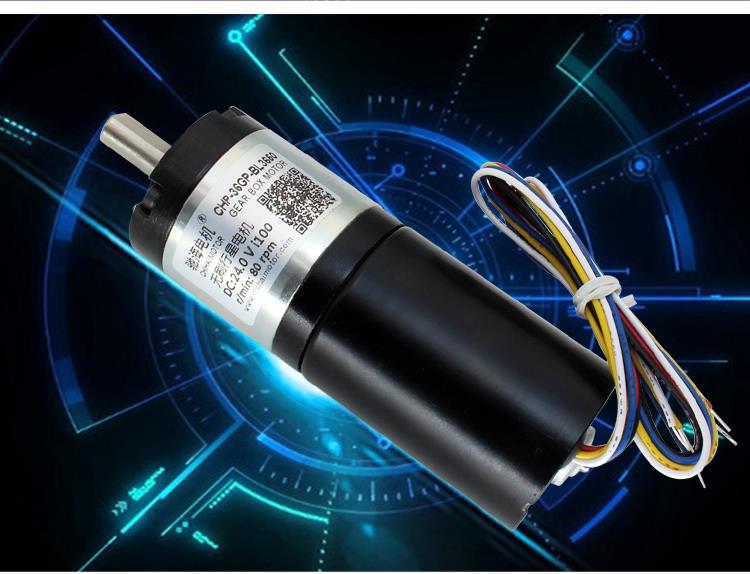

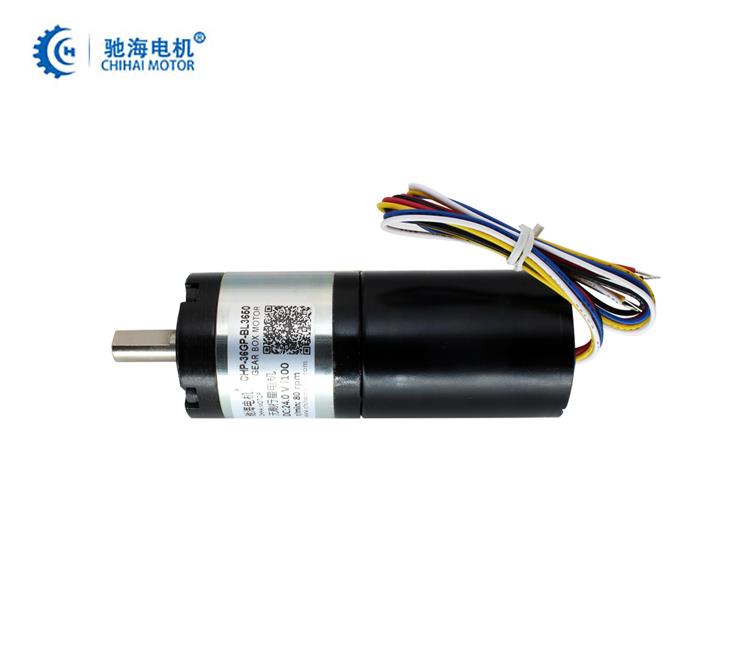

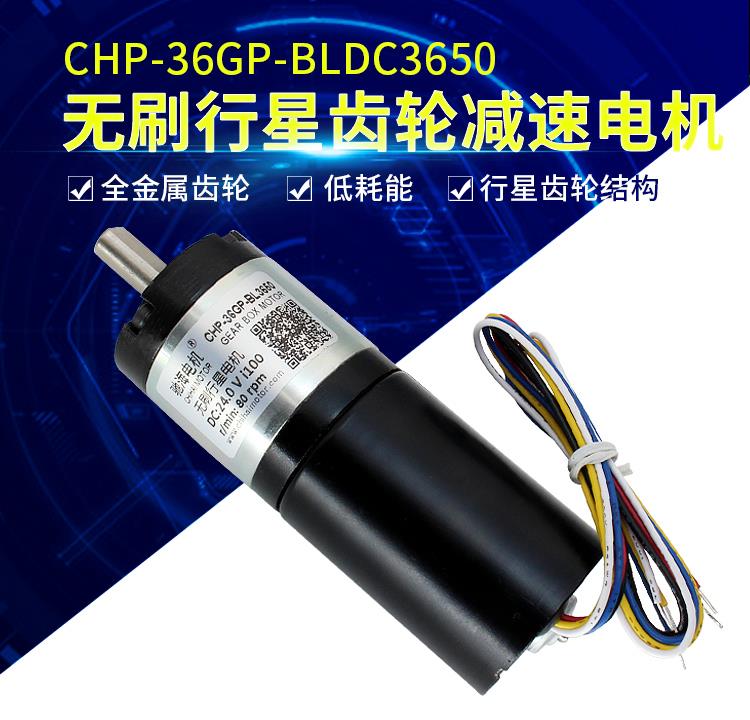

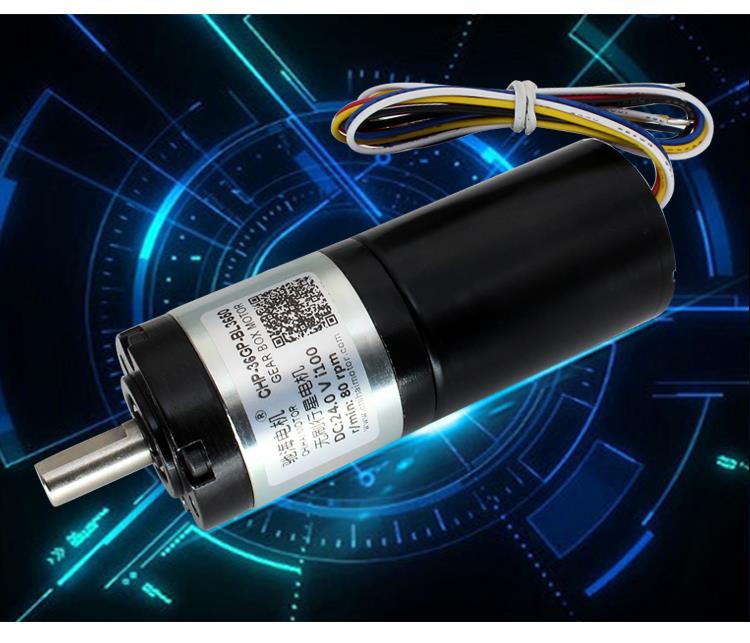

產品名稱:CHP-36GP-BLDC3650 永磁無刷行星齒輪減速電機

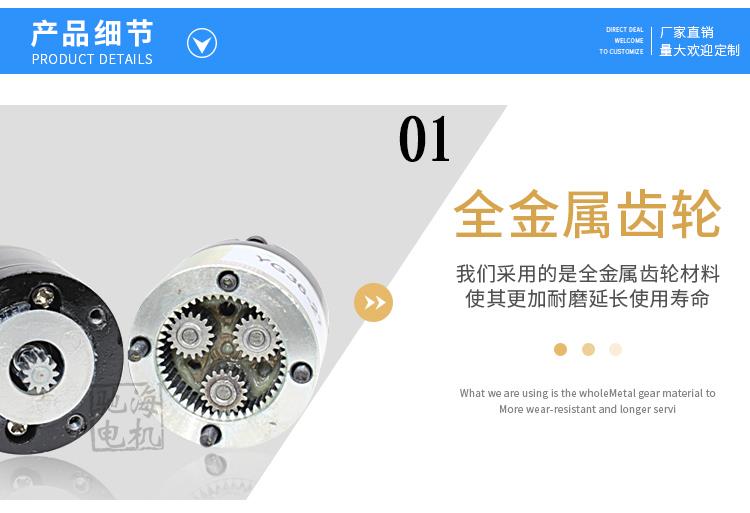

特點:帶內置有霍爾驅動器,通電即可使用,全金屬行星減速器。

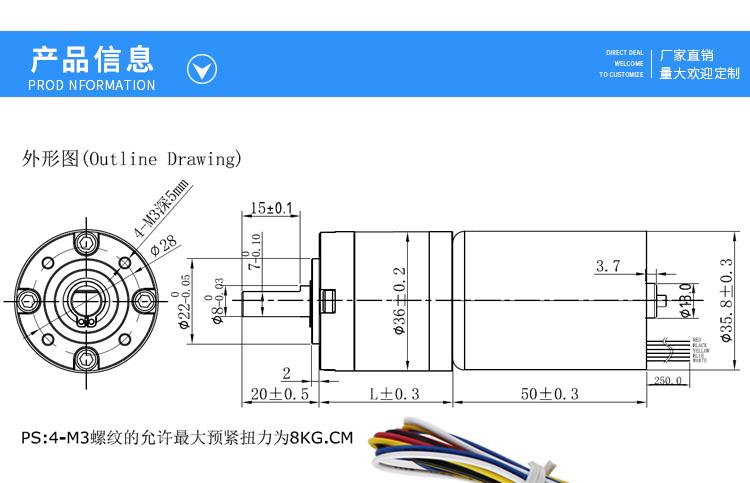

外徑尺寸:直徑36mm×L mm (不同減速比L 長度不同)

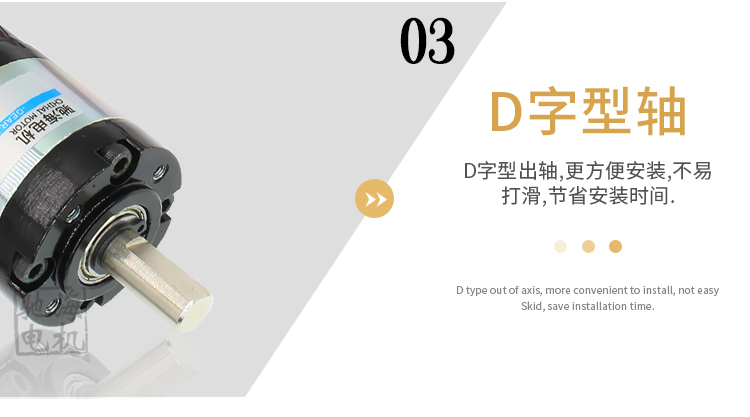

軸徑:出軸 直徑8mm 長度20mm (批量可定制)
重量:約 450 克 (不同減速比重量不同)
應用案列:智能儀表、智能機器人、電動窗簾、智能平衡小車、智能機械手等

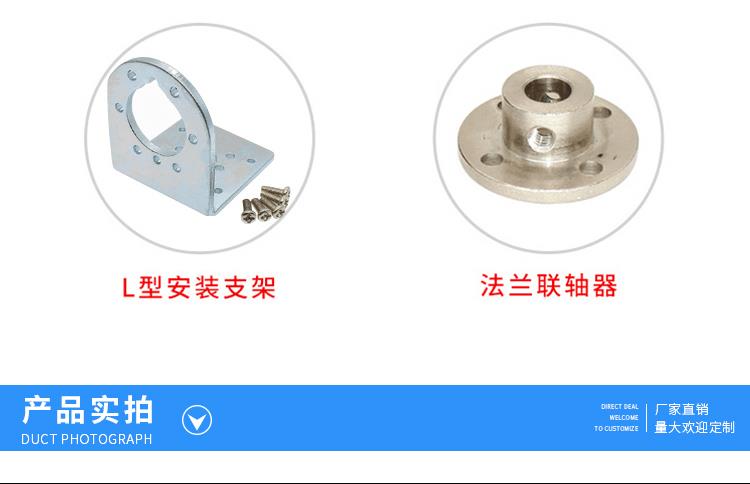

可選配件:減速器法蘭安裝支架、法蘭聯軸器等
產品細節:
1、純銅線繞組
定子部分采用純銅組、電阻小,導電性強,使電機力矩加大

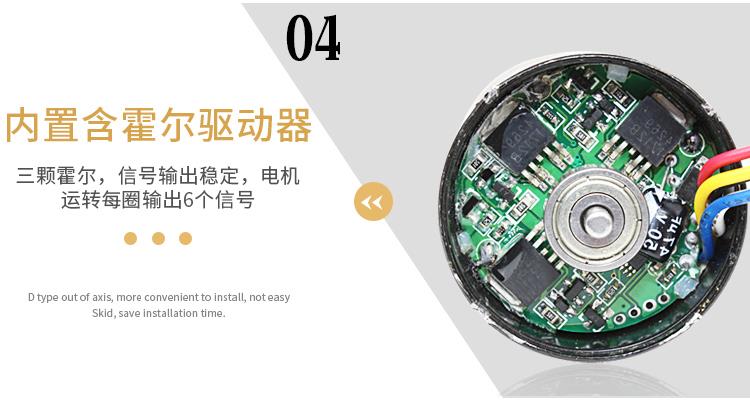

2、內置含霍爾驅動器
三顆霍爾,信號輸出穩定,電機運轉每圈輸出6個信號

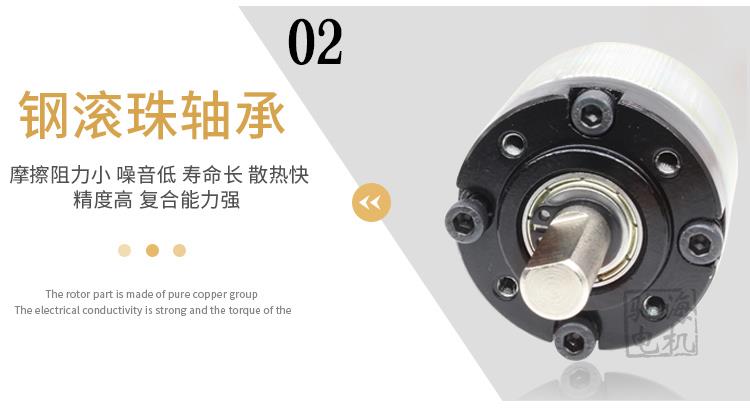

3、滾珠軸承結構
摩擦阻力小、噪音低、壽命長、散熱快、精度高、復合能力強。

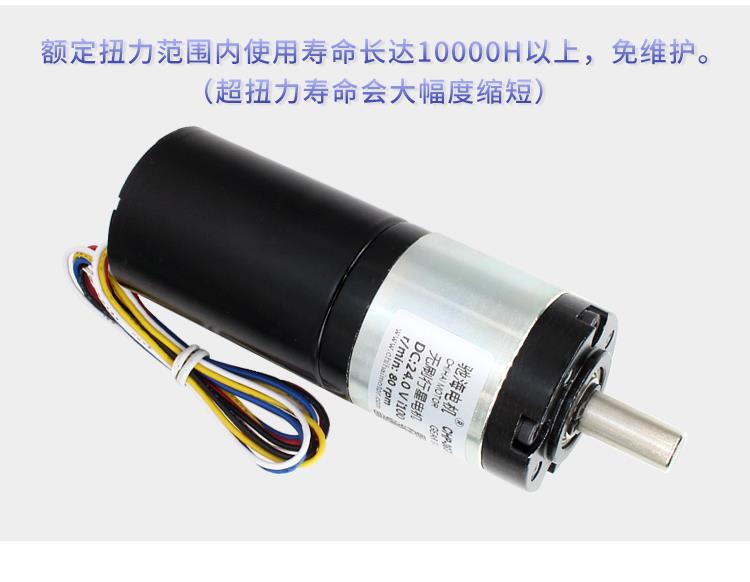

4、額定扭力范圍內使用壽命長達10000H以上,免維護。(超扭力壽命會大幅度縮短)

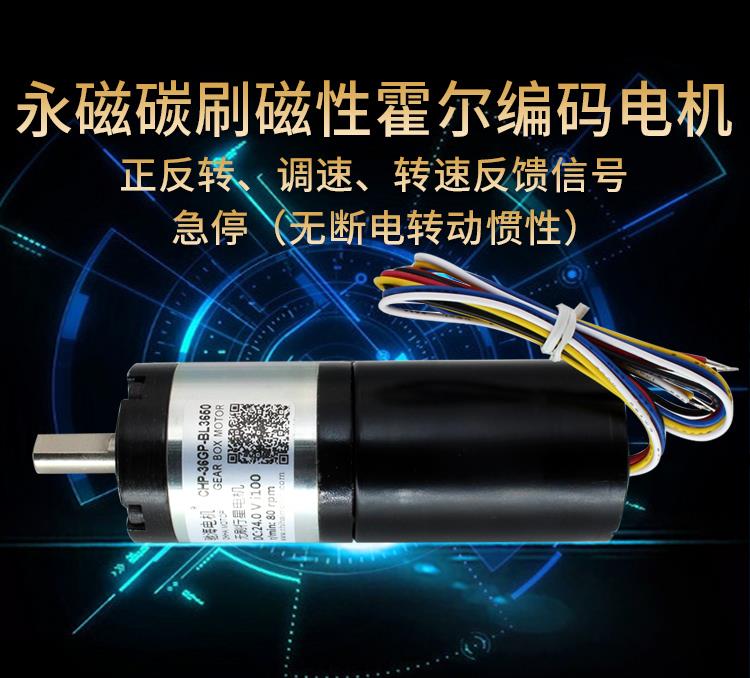

5、常用功能:正反轉、調速、急停(無斷電轉動慣性)、轉速反饋信號

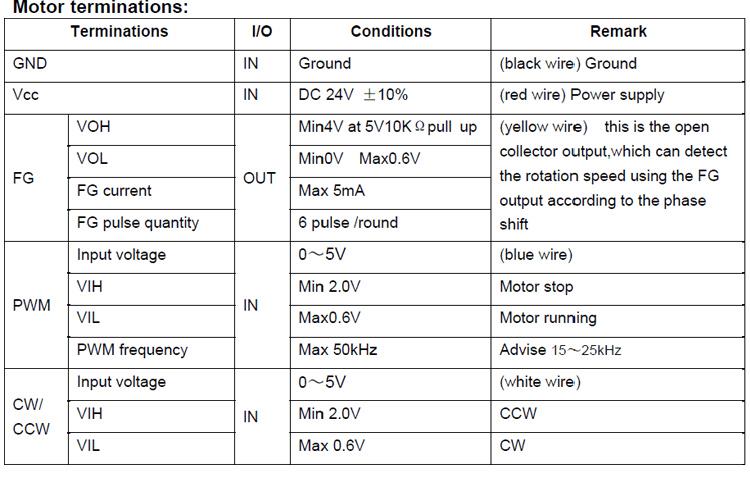

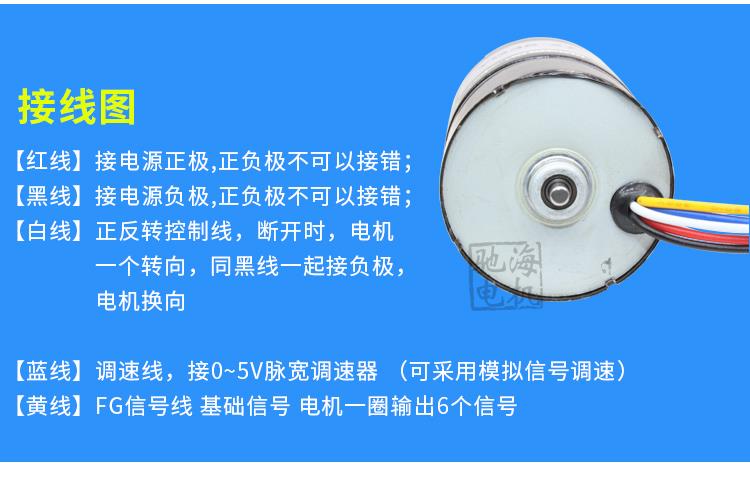

產品接線說明:
【紅線】接電源正極,正負極不可以接錯;
【黑線】接電源正極,正負極不可以接錯;
【白線】正反轉控制線,斷開時,電機一個轉向,同黑線一起接負極,電機換向;
【藍線】調速線,接0~5V脈寬調速器 (可采用模擬信號調速)
【黃線】FG信號線 基礎信號 電機一圈輸出6個信號

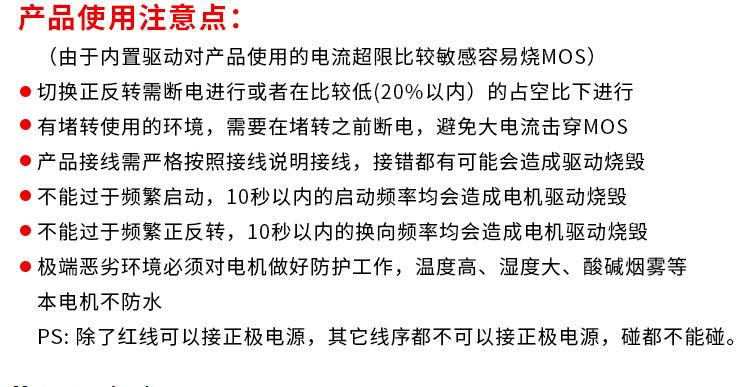

產品使用注意點:(由于內置驅動對產品使用的電流超限比較敏感容易燒MOS)
1-【切換正反轉需斷電進行或者在比較低(20%以內)的占空比下進行】
2-【有堵轉使用的環境,需要在堵轉之前斷電,避免大電流擊穿MOS】
3-【產品接線需嚴格按照接線說明接線,接錯都有可能會造成驅動燒毀】
4-【不能過于頻繁啟動,10秒以內的啟動頻率均會造成電機驅動燒毀】
5-【不能過于頻繁正反轉,10秒以內的換向頻率均會造成電機驅動燒毀】
6-【極端惡劣環境必須對電機做好防護工作,溫度高、濕度大、酸堿煙霧等】
注: 除了紅線可以接正極電源,其它線序都不可以接正極電源,碰都不能碰。
